母线槽数字无线系统
无线化 · 数字化 · 智能化母线槽监测

系统架构与 PCBA 组成

系统采用三级分布式架构，包含三类核心 PCBA 硬件，从传感器感知层经无线传输层到控制汇聚层，全链路打通。

系统支持最多 100 个传感器节点（编号 0~99），每个传感器占用固定寄存器映射空间，便于主站批量轮询。

控制板（管理单元）· 数据汇聚与决策核心

控制板大板承担数据采集、状态管理、故障诊断、保护定值下发与系统维护等核心职责。

数据采集与汇总

通过无线网关轮询最多 100 个传感器节点数据，涵盖软硬件版本、心跳、故障状态、母线温度、环境温湿度、光功率、角度、振动频率/RMS 值/峰值、故障时刻锁存值等，支持大端格式 U32 数据解析。

系统状态管理

上报管理单元自身信息（硬件版本、软件版本、设备编号、软件日期、心跳计数器），实时统计在线/离线传感器数量，供上位机判断系统完整性。

故障诊断与锁存

解析传感器故障位域（U32），覆盖温湿度、加速度、光强、NTC 等硬件故障，以及过热、弧光、振动、NTC 短路/断线、强光、离线等告警；触发后自动锁存故障光功率、母线温度、振动值与振动源，供事后分析，直至主站下发清除命令。

保护定值下发

接收主站 Modbus 0x10 指令一次性写入 6 个连续寄存器，完成全网传感器保护阈值批量设置（弧光告警值、母线超温告警值、振动告警值、振动源选择），写入触发命令寄存器后立即生效，自动应用于全网传感器。

系统复位与维护

支持软件复位指令远程重启管理单元，支持一键清除所有传感器故障锁存，替代人工现场操作。

无线传感器模组 PCBA · 终端感知层

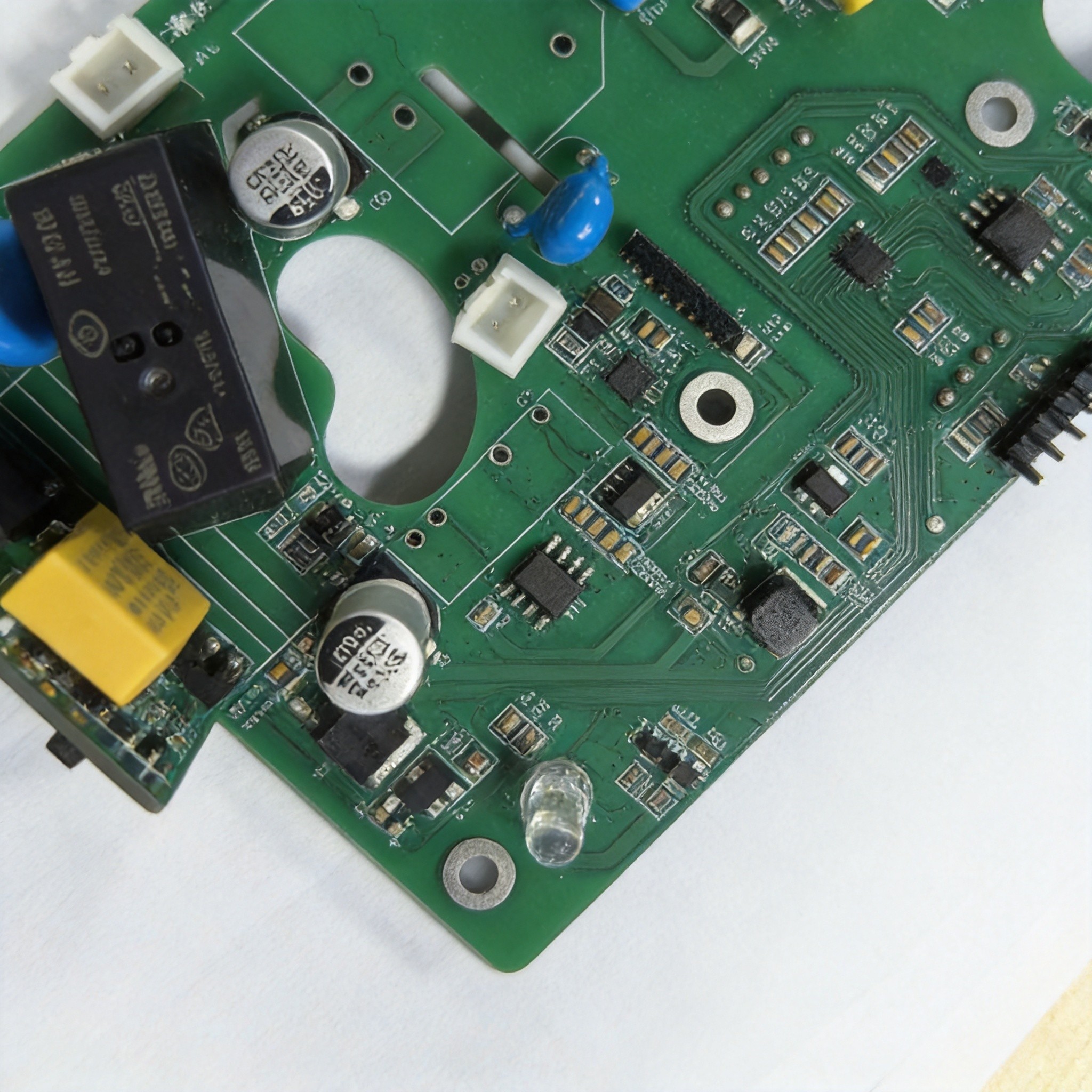

传感器模组小板安装在母线槽各连接节点，是多物理量感知与故障就地判断的终端，具备以下能力：

通讯协议与软件特性

方案核心优势

从部署、安全到集成、管理，全面提升母线槽监控的智能化水平。

全链路 PCBA 覆盖

方案完整覆盖从传感器感知层 → 无线传输层 → 控制汇聚层 → 上位机交互层的全链路 PCBA 设计。
